ఆటోమేటిక్ బాక్స్ ఫోల్డింగ్ మెషిన్

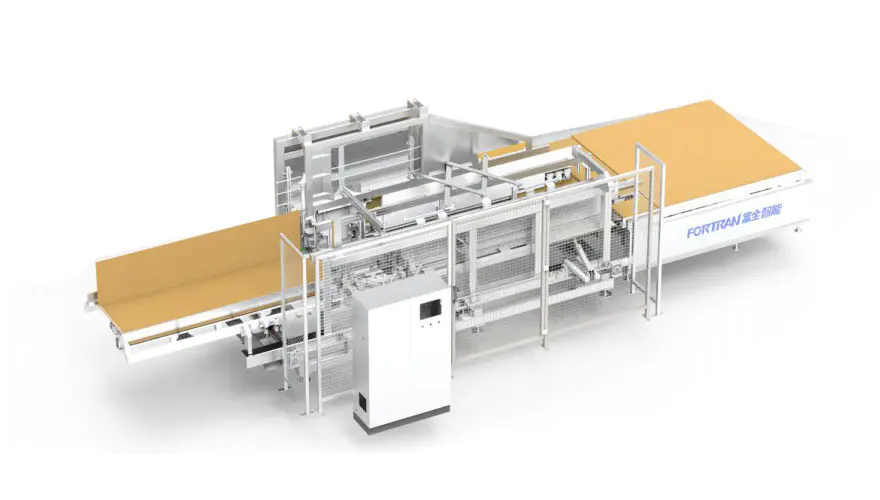

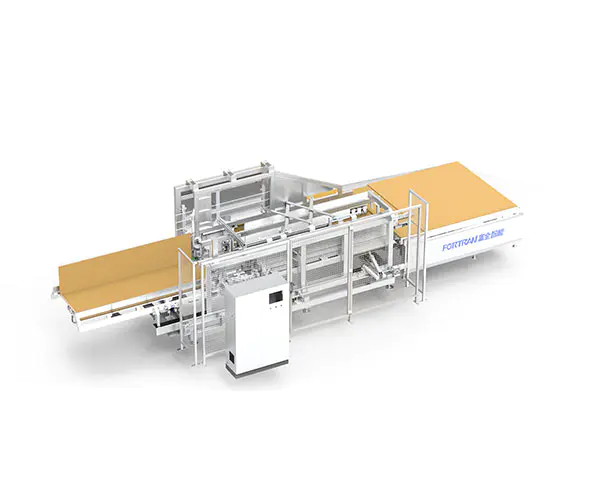

మొత్తం మెషిన్ చిత్రం

సామగ్రి పారామితులు

బాహ్య కొలతలు L*W*H(mm)	పరికరాల స్వీయ బరువు (కిలోలు)	విద్యుత్ సరఫరా (kW)	రవాణా లోడ్ (కిలోలు)	పని ఎత్తు (మిమీ)
9760*3550*2500	సుమారు 3700	4.5kW (గ్లూయింగ్ యూనిట్ మినహా)	50	830±40 (నిశ్చయించబడలేదు. కస్టమర్‌పై ఆధారపడి ఉంటుంది

ప్రాసెసింగ్ పరిధి

కార్టన్ ప్రాసెసింగ్ పరిధి L (mm)	కార్టన్ ప్రాసెసింగ్ పరిధి W (mm)	కార్టన్ ప్రాసెసింగ్ పరిధి H (mm)	మడత సామర్థ్యం (సమయాలు/నిమి)	ముడతలుగల కాగితం మందం (మిమీ)
400-2800	320-900	40-250	5-7	2.5-6

1 కోర్ యాక్సెసరీస్ బ్రాండ్: సర్వో మోటార్--ఇనోవెన్స్ ;సింక్రోనస్ బెల్ట్--గార్డనర్;సీట్ బేరింగ్--TR;ఫ్రీక్వెన్సీ కన్వర్షన్ మోటార్---ఇనోవెన్స్:
2 మొత్తం ర్యాక్ పైప్ గ్యాంట్రీ ద్వారా వెల్డింగ్ చేయబడింది మరియు ప్రాసెస్ చేయబడుతుంది, ఇది అత్యంత ఖచ్చితమైనది, నమ్మదగినది మరియు మన్నికైనది.
3 మడత పెట్టె యంత్రం యొక్క లీనియర్ మెకానిజం ఖచ్చితమైన లీనియర్ గైడ్ రైలు ద్వారా మార్గనిర్దేశం చేయబడుతుంది, ఇది అత్యంత విశ్వసనీయమైనది మరియు మన్నికైనది.
4 చూషణ కప్ ట్రాన్స్మిషన్ పేపర్ అధిక-ఖచ్చితమైన సర్వో మోటారును స్వీకరిస్తుంది, ఇది నియంత్రించడం సులభం మరియు పరికరాల ఖచ్చితత్వాన్ని మెరుగుపరుస్తుంది;

5 యంత్రాన్ని ఒంటరిగా లేదా అనుకూలీకరించిన ప్యాకేజింగ్ లైన్‌తో కలిపి ఉపయోగించవచ్చు. ఉపయోగ విధానం మార్చదగినది మరియు అనువైనది

1 ఉపయోగాలు

A. ఈ ఆటోమేటిక్ బాక్స్ ఫోల్డింగ్ మెషిన్ డబ్బాల్లో పెట్టెల్లో ఉపయోగించబడుతుంది;
B. ఈ సామగ్రి M/A-0410 మోడల్ కార్టన్‌ల పెట్టెలను తయారు చేయడానికి ఉపయోగించబడుతుంది;
సి. ముందుగా, కార్టన్‌ను బెంచ్‌మార్క్ చేసి, సంబంధిత ఇన్‌పుట్ పరిమాణాన్ని నొక్కండి మరియు ప్రారంభించండి మరియు స్వయంచాలకంగా బాక్స్‌ను తయారు చేయడానికి పరికరాలను నమోదు చేయండి;

2 పని సూత్రం యొక్క అవలోకనం

పరికరాల మొత్తం సెట్ ఐదు భాగాలుగా విభజించబడింది: ఫీడింగ్ ప్లాట్‌ఫారమ్ మెకానిజం, మెయిన్ ఫ్రేమ్ మెకానిజం, ఫిక్స్‌డ్ సైడ్ ఫోల్డింగ్ మెకానిజం, మొబైల్ సైడ్ ఫోల్డింగ్ మెకానిజం మరియు మీడియన్ ట్రాన్స్‌మిషన్ యంత్రాంగం:

A. పని చేస్తున్నప్పుడు, ఆపరేషన్ స్క్రీన్ ఇన్పుట్ మడత పెట్టె పరిమాణానికి అనుగుణంగా ఉంటుంది; పొజిషనింగ్ సిద్ధమైన తర్వాత, పేపర్ స్కిన్‌ను ఫ్రంట్ బెంచ్‌మార్క్ మరియు సైడ్ బెంచ్‌మార్క్‌తో సానుకూల దిశలో సమలేఖనం చేసిన తర్వాత, మడత పెట్టె మెషిన్ సెక్షన్ ప్రవేశద్వారంలోకి పేపర్ స్కిన్‌ను శోషించడానికి ఆటోమేటిక్‌గా చూషణ కప్పును ప్రారంభించడానికి గ్రీన్ స్టార్ట్ బటన్ పరికరాన్ని నొక్కండి;

B. చూషణ కప్పు కాగితం చర్మాన్ని మడత భాగంలోకి నడిపిస్తుంది మరియు స్థిర అంచు మరియు కదిలే పొడవాటి అంచు మడత అంచుకు అనుగుణంగా ఉంటాయి, ఆపై పేర్కొన్న గ్లూ స్ప్రే స్థానం వద్ద స్వయంచాలకంగా జిగురును పిచికారీ చేస్తుంది మరియు ఫ్రంట్ ఎండ్ మడత స్థానం ఒక్కొక్కటిగా పూర్తవుతుంది;

C. ఫ్రంట్-ఎండ్ ఫోల్డింగ్ బాక్స్ నిర్దేశిత స్థానానికి చేరుకున్న తర్వాత, సిలిండర్ యొక్క క్రిందికి ఒత్తిడిని బిగించిన తర్వాత, చూషణ కప్పు వెంటనే పడిపోతుంది మరియు మూలానికి తిరిగి అమర్చబడుతుంది మరియు వెనుక చూషణ కప్పు కాగితం వెనుక చివర జోడించబడి దాని కోసం వేచి ఉంటుంది; స్థిర వైపు మరియు కదిలే వైపు మడత అంచు ఒకే సమయంలో పని చేసిన తర్వాత, ఫ్లిప్ సమూహం పూర్తయిన తర్వాత రీసెట్ చేయబడుతుంది; బ్యాక్-ఎండ్ సక్షన్ కప్ పేపర్ స్కిన్‌ను బ్యాక్-ఎండ్ ఫోల్డింగ్ బాక్స్ యొక్క అచ్చు స్థానానికి ముందుకు నడిపిస్తుంది మరియు నిర్దేశించిన స్థానానికి స్వయంచాలకంగా జిగురును పిచికారీ చేస్తుంది;

D. వెనుక-ముగింపు మడత పెట్టె నియమించబడిన స్థానానికి చేరుకున్న తర్వాత, సిలిండర్ యొక్క క్రిందికి ఒత్తిడిని బిగించిన తర్వాత: స్థిర వైపు మరియు కదిలే వైపు మడత అంచు పని అదే సమయంలో, ఫ్లిప్పింగ్ సమూహం పూర్తయింది మరియు రీసెట్ చేయబడుతుంది: ఉత్సర్గ మోటార్ వెంటనే అచ్చు కార్టన్‌ను నిష్క్రమణకు పంపుతుంది;

3 ఫంక్షనల్ స్ట్రక్చర్"

క్రమ సంఖ్య	పేరు	విశిష్ట లక్షణం	మోడల్

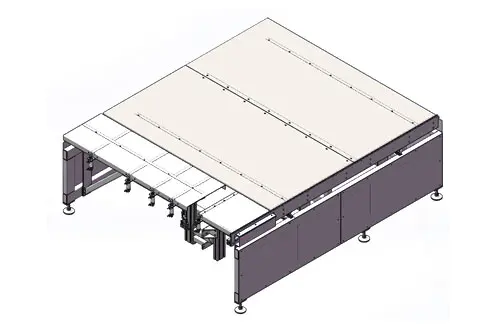

1	ఫీడింగ్ టేబుల్ నిర్మాణం	ఫ్రంట్ మెటీరియల్ టేబుల్ ఫ్లాట్ బోర్డ్ పొజిషన్‌లో ఉంచబడుతుంది మరియు సిలిండర్ లిఫ్టింగ్ మరియు పొజిషనింగ్ పిన్‌ను నియంత్రిస్తుంది; సైడ్ సర్వో మోటార్ ఖచ్చితంగా పేపర్ స్కిన్ ఫీడ్ తయారీ స్థానాన్ని గుర్తిస్తుంది;

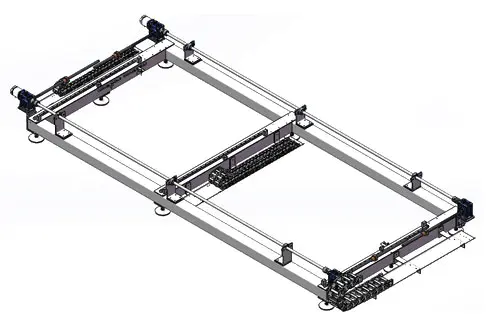

2	ర్యాక్ బేస్ నిర్మాణం	మెయిన్‌ఫ్రేమ్ రాక్ యొక్క బేస్, సర్వో లింకేజ్ కంట్రోల్ సర్వో మోటార్ డ్రైవ్ మొబైల్ ఫోల్డింగ్ మెకానిజం మరియు మీడియన్ డ్రైవ్ మెకానిజం మరింత ఖచ్చితమైనవి;

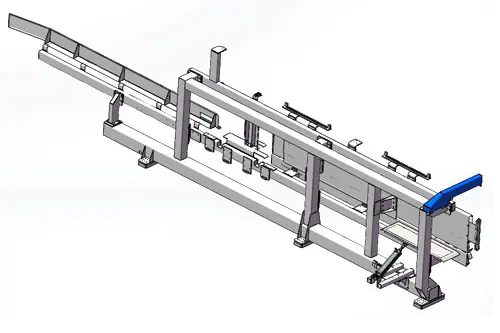

3	స్థిర సైడ్ ఫోల్డింగ్ రాక్ సెట్	ఫిక్స్‌డ్ సైడ్ ఫోల్డింగ్ ఫ్రేమ్, షార్ట్ ఎడ్జ్ సిలిండర్ ఫోల్డింగ్, రెండు వైపులా షీట్ మెటల్ ఆక్సిలరీ గైడ్ ఫీడ్;రాక్ వెల్డింగ్ గ్యాంట్రీ మ్యాచింగ్;అధిక అసెంబ్లీ ఖచ్చితత్వం, అధిక ఆపరేషన్ ఖచ్చితత్వం, సుదీర్ఘ సేవా జీవితాన్ని మరియు పరికరాల మంచి స్థిరత్వాన్ని భరోసా;

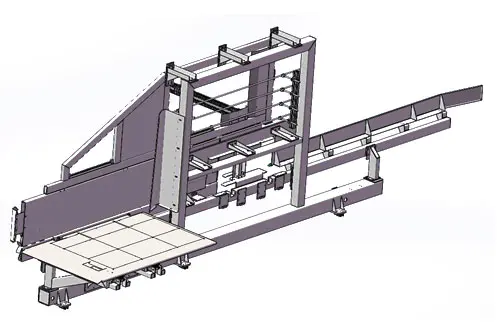

4	మొబైల్ వైపు మడత ర్యాక్ సెట్	మూవింగ్ సైడ్ ఫోల్డింగ్ ఫ్రేమ్, లాంగ్-సైడ్ సిలిండర్ ఫోల్డింగ్, షీట్ మెటల్ ఆక్సిలరీ గైడ్ ఫీడింగ్ రెండు వైపులా;రాక్ వెల్డింగ్ గ్యాంట్రీ మ్యాచింగ్;అధిక అసెంబ్లీ ఖచ్చితత్వం, అధిక ఆపరేషన్ ఖచ్చితత్వం, సుదీర్ఘ సేవా జీవితాన్ని మరియు పరికరాల మంచి స్థిరత్వాన్ని భరోసా;

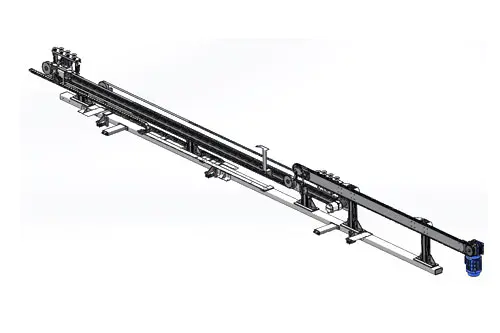

5	మధ్యస్థ డ్రైవ్ మెకానిజం యొక్క ఐదు భాగాలు	సర్వో కంట్రోల్ డ్రైవ్, మిడిల్ సక్షన్ కప్ గ్రూప్ పేపర్ స్కిన్ మూమెంట్‌ను డ్రైవ్ చేస్తుంది, డిశ్చార్జ్ మోటర్ పేపర్ స్కిన్ డిశ్చార్జ్‌ను డ్రైవ్ చేయడానికి చైన్‌ను డ్రైవ్ చేస్తుంది;

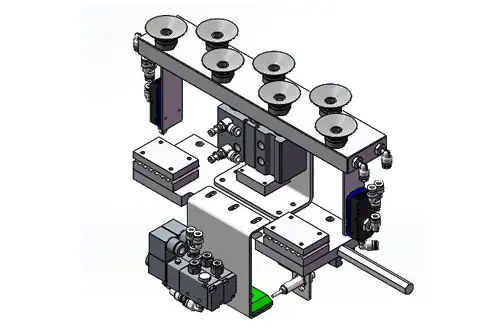

6	మధ్య స్థాయి చూషణ కప్ సమూహం	సర్వో మోటార్ యొక్క బెల్ట్ కదలికను నడుపుతుంది, సిలిండర్ పెరుగుతుంది మరియు తగ్గిస్తుంది, మరియు చూషణ కప్పు వాక్యూమ్ కాగితం చర్మ ప్రసారాన్ని, ఖచ్చితమైన ఆపరేషన్ మరియు స్థానాలను గ్రహిస్తుంది;

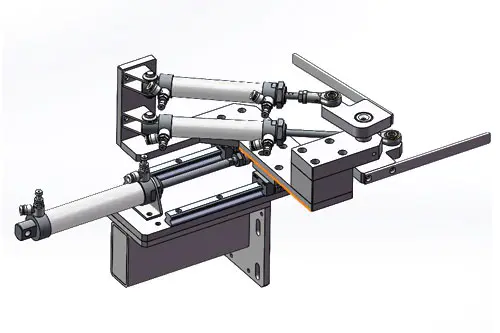

7	మడత విస్తరణ సమూహం	ముందు మరియు వెనుక సిలిండర్ విస్తరణ ముందుకు వెనుకకు తరలించడానికి గైడ్ రైల్‌తో సహకరిస్తుంది మరియు గ్రూపింగ్ సిలిండర్ స్వింగ్ ఆర్మ్ మెకానిజం వివిధ లక్షణాలు మరియు పరిమాణాల మడతను గుర్తిస్తుంది;

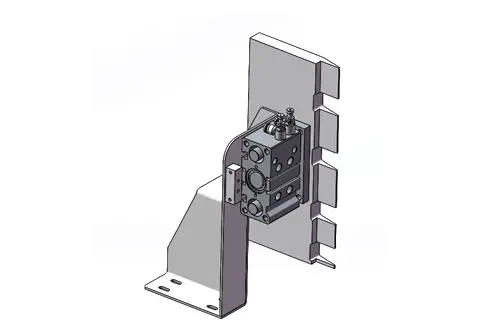

8	ప్రెస్ ప్లేట్ సమూహం	సిలిండర్ ముందు మరియు తరువాత విస్తరిస్తుంది మరియు పెట్టెను లంబ కోణంలోకి సరిచేయడానికి చెవి వంపుపై పనిచేస్తుంది;

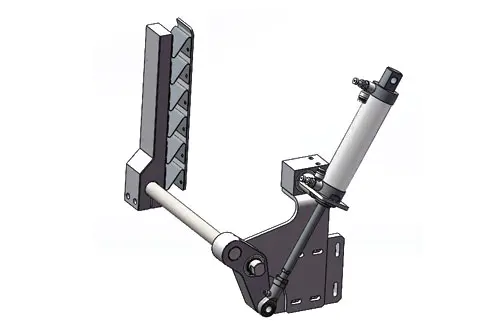

9	సైడ్-టర్నింగ్ గ్రూప్	కార్టన్ యొక్క ముందు మరియు వెనుక చివరలను పైకి నొక్కడానికి ఇది ప్రధానంగా బాధ్యత వహిస్తుంది మరియు సిలిండర్ టెలిస్కోపిక్ ట్రాన్స్‌మిషన్ స్వింగ్ ఆర్మ్‌ను డ్రైవ్ చేస్తుంది, తద్వారా వేడి కరిగే అంటుకునేది దృఢంగా మరియు స్థిరంగా ఉంటుంది;

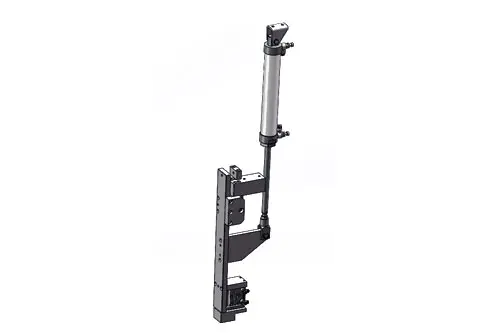

10	స్వింగ్ చేయి చెవి సీటు సమూహం	సిలిండర్ డ్రైవ్ విస్తరణ స్వింగ్ ఆర్మ్‌ను డ్రైవ్ చేస్తుంది. స్వింగ్ ఆర్మ్‌ను లంబ కోణంలో ఉంచిన తర్వాత, దిగువ పీడన సిలిండర్ కాగితపు చర్మాన్ని బిగించి, సైడ్-టర్నింగ్ గ్రూప్ కంప్రెషన్ హాట్ మెల్ట్ అంటుకునే పేస్ట్‌తో గట్టిగా మరియు స్థిరంగా ఉంటుంది;

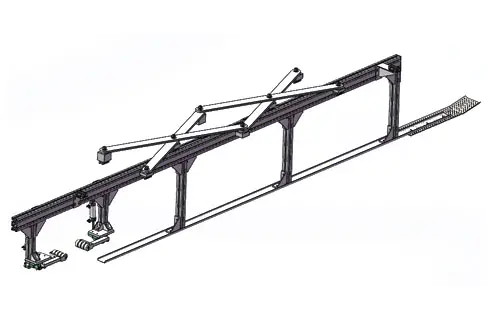

11	మధ్య-స్థాయి సహాయక అంచు నొక్కే సమూహం	లాంగ్ స్వింగ్ ఆర్మ్ కార్టన్ మధ్యలో పూర్తిగా ఆటోమేటిక్ మిడిల్ పొజిషన్ సాధించడానికి గైడ్ రైల్‌తో సహకరిస్తుంది;ఫ్రంట్ బ్లాక్ మెటీరియల్ దిగువ చూషణ కప్పు సమూహానికి కాగితపు చర్మాన్ని శోషించడానికి సహకరిస్తుంది; బ్యాక్ ఎండ్ ముందు మరియు వెనుక సిలిండర్‌ల యొక్క రెండు గ్రూపులుగా విభజించబడింది.

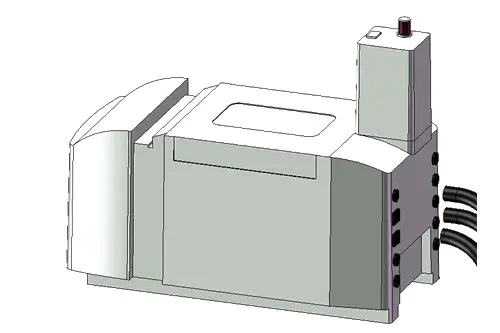

12	జిగురు యంత్ర వ్యవస్థ	గ్లూ మెషిన్ సిస్టమ్‌లో, మేము లే బైడ్ యొక్క స్వచ్ఛమైన దిగుమతి చేసుకున్న ఉపకరణాల పూర్తి సెట్‌ను ఉపయోగిస్తాము, ఇది నిరంతర గ్లూ స్ప్రేయింగ్, పూర్తి విధులు, సాధారణ సెట్టింగ్ మరియు అనుకూలమైన ఆపరేషన్‌ను గ్రహించగలదు;

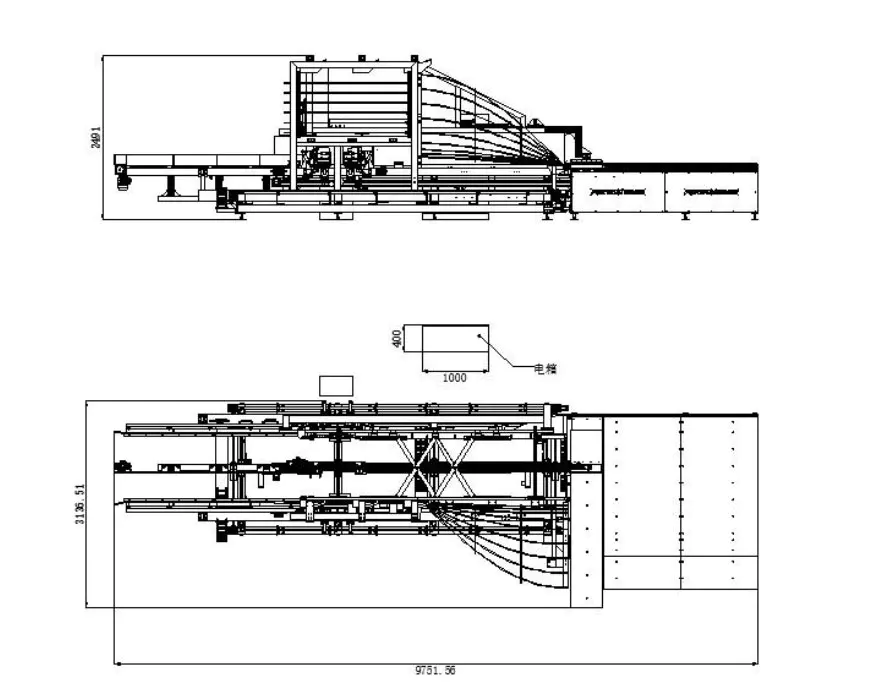

మూడు వీక్షణలు (పారామీటర్ల ప్రకారం పరిమాణం మారుతున్నందున నిర్ణయించబడలేదు)

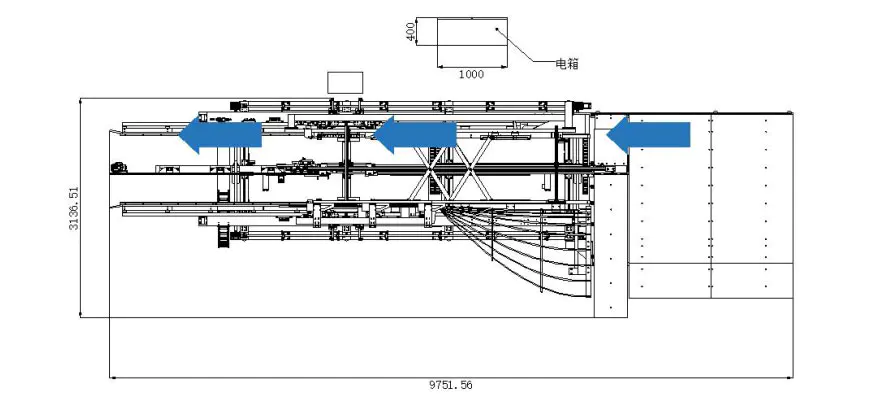

ఉత్పత్తి ప్రక్రియ మోడ్ యొక్క స్కీమాటిక్ రేఖాచిత్రం (పరిమాణం కారణంగా నిర్ణయించబడలేదు పారామితుల ప్రకారం మార్పులు)
