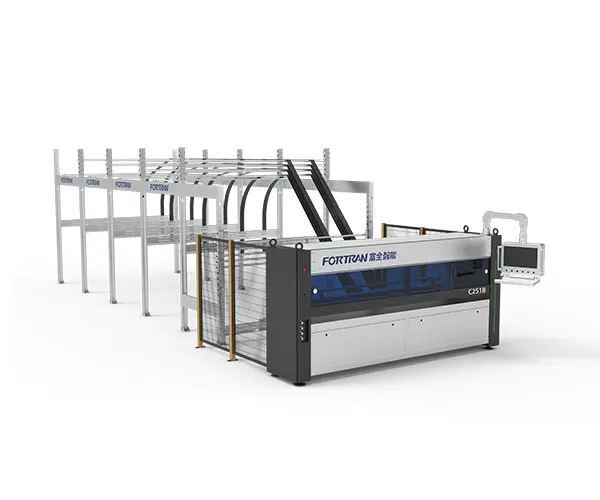

ఆటోమేటిక్ పేపర్ కట్టింగ్ మెషిన్

యంత్ర లక్షణాలు

కొలతలు L*W*H(mm)	ప్రాథమిక లక్షణాలు	విద్యుత్ సరఫరా (kW)	కట్టింగ్ స్పీడ్ (మి/నిమి)	పని ఎత్తు (మి.మీ)
11650*4040*3000	7 నిలువు+1 క్షితిజ సమాంతర కత్తులు, మూడు-సర్వో నియంత్రణ, 4 మ్యాగజైన్‌లు	6	0-120	900

ప్రాసెసింగ్ పారామితులు

కనిష్ట కట్టింగ్ పొడవు L (మిమీ)	గరిష్టంగా కట్టింగ్ వెడల్పు W (మిమీ)	ముడతలు పెట్టిన పేపర్ H (mm) కోసం కట్టింగ్ మందం	లాంగిట్యూడినల్ బ్లేడ్ స్పేసింగ్ ప్రెసిషన్ (మిమీ)	సామర్థ్యం (PCS/నిమి)
300	2500	2.5-6.5	± 1.5	0-12

ఆటోమేటిక్ పేపర్ కట్టింగ్ మెషిన్ మడతపెట్టే అట్టపెట్టెలను ఉత్పత్తి చేయడానికి ముడతలు పెట్టిన కాగితం యొక్క నిరంతర స్థిర-పొడవు ప్రాసెసింగ్ కోసం ఉపయోగించబడుతుంది. ఈ యంత్రం అడ్డంగా మరియు ముడతలు పెట్టిన కాగితంపై రేఖాంశ దిశలు, అడపాదడపా కత్తిరించడం మరియు కట్టింగ్ ప్రాసెసింగ్. స్థిర పొడవు కట్టింగ్ భారీ ఉత్పత్తి మరియు అనుకూలీకరించిన ఉత్పత్తి రెండింటినీ అనుమతిస్తుంది. యంత్రం స్వతంత్ర యూనిట్‌గా లేదా ప్యాకేజింగ్ లైన్ యొక్క ప్రారంభ భాగం వలె ఉపయోగించబడుతుంది.

నం.	అంశం	ఫీచర్లు	మోడల్
1	పేపర్ స్టోరేజ్ రాక్	కాగితం నిల్వ ర్యాక్ ఆకారంలో వంగి ఉండే యాసిడ్-వాష్డ్ స్టీల్ ప్లేట్‌ల నుండి తయారు చేయబడింది. ఇది సరళమైన నిర్మాణం, నమ్మదగిన అసెంబ్లీ మరియు చల్లని-గాల్వనైజ్డ్ ముగింపును కలిగి ఉంటుంది, ఇది ఆకర్షణీయమైన రూపాన్ని మరియు అద్భుతమైన తుప్పు నిరోధకతను ఇస్తుంది. ప్రామాణిక కాన్ఫిగరేషన్‌లో నాలుగు పేపర్ నిల్వ కంపార్ట్‌మెంట్లు ఉన్నాయి.

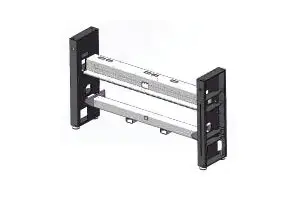

2	ఫ్రేమ్ నిర్మాణం	దీర్ఘచతురస్రాకార ఉక్కు గొట్టాలు మరియు ఉక్కు పలకలను వెల్డింగ్ చేసిన తర్వాత ఫ్రేమ్ ఖచ్చితమైన మ్యాచింగ్ ద్వారా తయారు చేయబడుతుంది. ఇది అధిక అసెంబ్లీ ఖచ్చితత్వం మరియు కార్యాచరణ ఖచ్చితత్వాన్ని నిర్ధారిస్తుంది, సుదీర్ఘ సేవా జీవితాన్ని మరియు పరికరాల అద్భుతమైన స్థిరత్వానికి హామీ ఇస్తుంది.

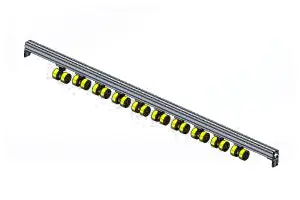

3	డ్రైవ్ మెకానిజం	ఫీడ్ ప్రెజర్ రోలర్ PU మెటీరియల్‌తో తయారు చేయబడింది, ఇది అధిక ఘర్షణతో ప్రకాశవంతమైన మరియు ఆకర్షణీయమైన ఉపరితలం కలిగి ఉంటుంది. ఇది పేపర్‌బోర్డ్ రవాణా యొక్క విశ్వసనీయతను సమర్థవంతంగా పెంచుతుంది. ఇంతలో, ట్రాక్షన్ డ్రమ్ జర్మనీ నుండి దిగుమతి చేయబడింది మరియు చాలా మన్నికైనది.

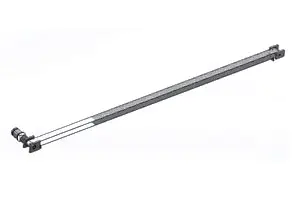

4	క్రాస్-కటింగ్ నిర్మాణం	శక్తిని తగ్గించేవాడు మరియు సింక్రోనస్ వీల్ మెకానిజంతో కలిపి అధిక-ఖచ్చితమైన సర్వో మోటారు ద్వారా అందించబడుతుంది, ఇది అధిక-వేగం మరియు ఖచ్చితమైన స్థానాలను సాధిస్తుంది, తద్వారా కార్టన్ కట్ యొక్క ఖచ్చితత్వాన్ని నిర్ధారిస్తుంది;

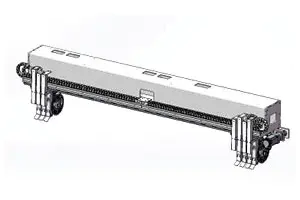

5	రేఖాంశ కట్టింగ్ యూనిట్	ఈ మెకానిజం ప్రధానంగా ఏడు సెట్ల నైఫ్ హోల్డర్‌లతో కూడి ఉంటుంది. విలోమ నైఫ్ బెల్ట్ సర్వో లాంగిట్యూడినల్ నైఫ్ యొక్క పొజిషనింగ్‌ను డ్రైవ్ చేస్తుంది, ఇది మన్నికను నిర్ధారించేటప్పుడు సమర్థవంతమైన ఆపరేషన్ అవసరాలను తీర్చగలదు.

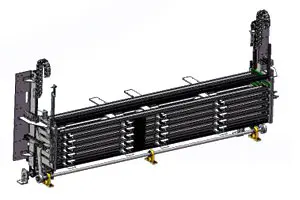

6	సర్దుబాటు చేయగల నిల్వ పరికరం	ఎండ్ మెయిన్‌ఫ్రేమ్‌లు రెండు వైపులా సమాంతరతను నిర్ధారించడానికి CNC చే మెషిన్ చేయబడ్డాయి. భద్రత మరియు విశ్వసనీయతను నిర్ధారించడానికి మరియు చైన్ స్కిప్పింగ్‌ను నిరోధించడానికి నిలువు లిఫ్టింగ్ కోసం అధిక-శక్తి గొలుసులు ఉపయోగించబడతాయి. ఆపరేషన్ యొక్క ఖచ్చితత్వం మరియు సామర్థ్యాన్ని మెరుగుపరచడానికి, మేము అధిక-ఖచ్చితమైన బెవెల్ గేర్ రిడ్యూసర్‌లను ఉపయోగిస్తాము. ఈ మెకానిజం నాలుగు పేపర్ స్టోరేజ్ కంపార్ట్‌మెంట్లతో రూపొందించబడింది.
7	మెషిన్ ఎన్‌క్లోజర్	మెషీన్‌ను అలంకరించడంపైనే ప్రాథమిక దృష్టి ఉంది. మెషీన్‌కు ఒక బాహ్య రక్షణ కవర్ జోడించబడింది, ఇది చిప్ లేదా పీల్ చేయని సౌందర్యంగా మరియు మన్నికైన ముగింపుని నిర్ధారించడానికి పౌడర్ కోటింగ్‌తో ట్రీట్ చేయబడింది. మెషిన్ ముందు భాగంలోని పరిశీలన విండో లోతైన నీలం రంగు యాక్రిలిక్ ప్యానెల్‌తో తయారు చేయబడింది, ఇది దృశ్యమానంగా మాత్రమే కాకుండా ఆకర్షణీయంగా మరియు ఆకర్షణీయంగా ఉంటుంది. పగిలిపోతుంది.అదనంగా, ఒక అల్యూమినియం మిశ్రమం స్లయిడ్ రైలు వ్యవస్థాపించబడింది, ఇది నిగనిగలాడే ఉపరితలం కలిగి ఉంటుంది మరియు ఎటువంటి శబ్దం లేకుండా నిశ్శబ్దంగా పనిచేస్తుంది.

మూడు వీక్షణ డ్రాయింగ్‌లు

వినియోగించదగిన అవసరాలు

1.ఫీడింగ్ స్టేషన్ వద్ద ముడతలు పెట్టిన కాగితం కోసం అవసరాలు

A.నిరంతర ముడతలుగల కాగితం వెడల్పు:400–2350 mm;
B. పక్కపక్కనే బిగించబడిన ముడతలుగల కాగితం మొత్తం వెడల్పు: గరిష్టంగా 2550 mm;
C.స్టాకింగ్ ఎత్తు, 120 mm ప్యాలెట్‌తో సహా: గరిష్టంగా 1300 mm;
D.స్టాకింగ్ వెడల్పు,గరిష్టంగా:1300 mm;ఉత్సర్గ పాయింట్ వద్ద ముడతలు పెట్టిన కాగితం పొడవు:కనిష్టంగా 300mm;
స్థిర-పొడవు కట్టింగ్ కోసం E.రేఖాంశ సహనం:గరిష్టంగా 0.5%;స్థిర-పొడవు కట్టింగ్ కోసం విలోమ సహనం:గరిష్ట ±2.0 మిమీ;
F.ముడతలు పెట్టిన కాగితం మందం:2.5–6 mm, ±0.2 mm;గరిష్ట ముడి పదార్థం నాణ్యత 2.30 BC వరకు (DIN 55468 ప్రమాణం ప్రకారం);
G.కార్డ్‌బోర్డ్ నాణ్యత DIN 55468 ప్రమాణానికి అనుగుణంగా ఉంటుంది;
H.సింగిల్ ముడతలు, గరిష్ట మందం సుమారు 4 మిమీ (నాణ్యత: 1.10–1.40);డబుల్ ముడతలు, గరిష్ట మందం సుమారు 6 మిమీ.

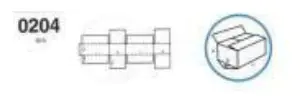

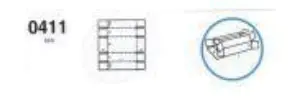

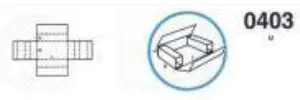

2. కార్టన్ రకాలు

క్రమ సంఖ్య	పేరు	చిత్రం	పేపర్ ఫీడ్ దిశ	కనిష్ట పరిమాణం

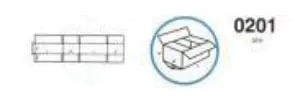

1	సాధారణ పెట్టె		రేఖాంశ	పొడవు: కనిష్టంగా 400mm వెడల్పు: కనిష్టంగా 36 మిమీ ఎత్తు: కనిష్టంగా 225 మిమీ
2	సాధారణ పెట్టె		రేఖాంశ	పొడవు: కనిష్టంగా 400mm వెడల్పు: కనిష్టంగా 36 మిమీ ఎత్తు: కనిష్టంగా 225 మిమీ

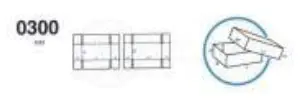

3	హెవెన్ అండ్ ఎర్త్ కవర్		రేఖాంశ	పొడవు: కనిష్టంగా 400mm వెడల్పు: కనిష్టంగా 225 మిమీ ఎత్తు: కనిష్టంగా 18 మి.మీ
4	మధ్య సీల్ బాక్స్		రేఖాంశ	పొడవు: కనిష్టంగా 400mm వెడల్పు: కనిష్టంగా 450mm ఎత్తు: కనిష్టంగా 18 మి.మీ
5	మధ్య సీల్ బాక్స్		రేఖాంశ	పొడవు: కనిష్టంగా 400mm ఎత్తు: కనిష్టంగా 450 మి.మీ ఎత్తు: కనిష్టంగా 18 మి.మీ

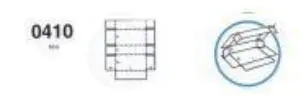

6	ఆల్-వింగ్ బాక్స్		రేఖాంశ	పొడవు: కనీసం 400 మిమీ ఎత్తు: కనిష్టంగా 225 మిమీ ఎత్తు: కనిష్టంగా 18 మి.మీ
7	మధ్య సీల్ బాక్స్		రేఖాంశ	పొడవు: కనిష్టంగా 400mm ఎత్తు: కనిష్టంగా 450 మి.మీ ఎత్తు: కనిష్టంగా 18 మి.మీ
8	స్క్వేర్ కార్డ్బోర్డ్		రేఖాంశ	పొడవు: కనిష్టంగా 400mm ఎత్తు: కనిష్టంగా 18 మి.మీ
