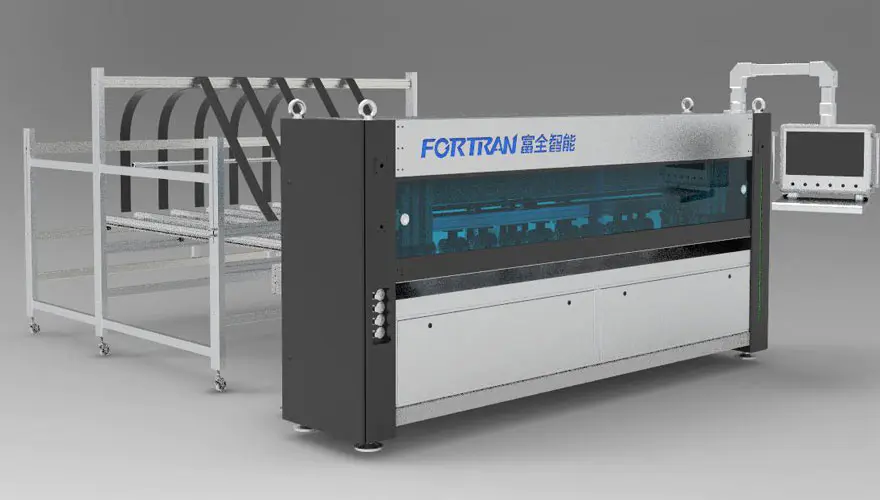

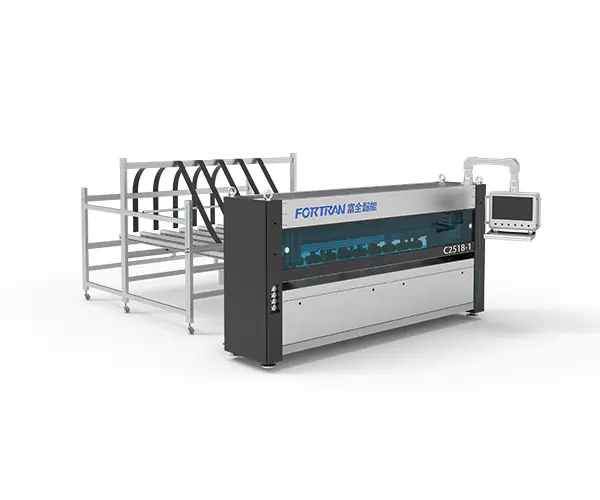

పూర్తిగా ఆటోమేటిక్ పేపర్ కట్టింగ్ మెషిన్

యంత్ర లక్షణాలు

కొలతలు L*W*H(mm)	ప్రాథమిక లక్షణాలు	విద్యుత్ సరఫరా (kW)	కట్టింగ్ స్పీడ్ (మి/నిమి)	పని ఎత్తు (మి.మీ)
6700*3650*3000	7 నిలువు+1 క్షితిజ సమాంతర కత్తులు, సింగిల్-షీట్ ఫీడింగ్ మరియు నిరంతర-షీట్ ఫీడింగ్ మోడ్‌లు	5.25	0-120	850

ప్రాసెసింగ్ పారామితులు

కనిష్ట కట్టింగ్ పొడవు L (మిమీ)	గరిష్టంగా కట్టింగ్ వెడల్పు W (మిమీ)	ముడతలు పెట్టిన పేపర్ H (mm) కోసం కట్టింగ్ మందం	లాంగిట్యూడినల్ బ్లేడ్ స్పేసింగ్ ప్రెసిషన్ (మిమీ)	సామర్థ్యం (PCS/నిమి)
300	2500	2.5-6.5	± 1.5	0-12

పూర్తిగా ఆటోమేటిక్ పేపర్ కట్టింగ్ మెషిన్ మడతపెట్టే అట్టపెట్టెలను ఉత్పత్తి చేయడానికి ముడతలు పెట్టిన కాగితం మరియు సింగిల్ షీట్‌ల నిరంతర స్థిర-పొడవు ప్రాసెసింగ్ కోసం ఉపయోగించబడుతుంది. ఈ యంత్రం రెండింటిలోనూ క్రీసింగ్ చేస్తుంది. ముడతలు పెట్టిన కాగితంపై విలోమ మరియు రేఖాంశ దిశలు, అడపాదడపా కత్తిరించడం మరియు కట్టింగ్ ప్రాసెసింగ్. స్థిర-పొడవు కట్టింగ్ భారీ ఉత్పత్తి మరియు అనుకూలీకరించిన రెండింటినీ అనుమతిస్తుంది ఉత్పత్తి. యంత్రాన్ని స్వతంత్ర యూనిట్‌గా లేదా ప్యాకేజింగ్ లైన్ యొక్క ప్రారంభ భాగం వలె ఉపయోగించవచ్చు.

నం.	అంశం	ఫీచర్లు	మోడల్

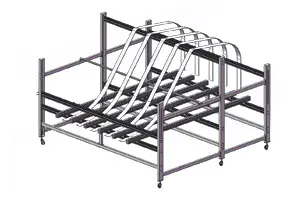

1	పేపర్ స్టోరేజ్ రాక్	పేపర్ స్టోరేజ్ ర్యాక్‌ను బెండింగ్ ప్రాసెసింగ్ ద్వారా పిక్లింగ్ ప్లేట్‌తో తయారు చేస్తారు, ఇందులో సాధారణ నిర్మాణం, నమ్మదగిన నిర్మాణం ఉంటుంది. ఇది ఆకర్షణీయమైన ప్రదర్శన మరియు అద్భుతమైన తుప్పు నిరోధకతను నిర్ధారించడానికి పెయింట్ చేయబడింది. ప్రామాణిక కాన్ఫిగరేషన్‌లో నిరంతర కార్డ్‌బోర్డ్ మెటీరియల్ రాక్ మరియు సింగిల్-లేయర్ కార్డ్‌బోర్డ్ ఫీడింగ్ ఫ్లో స్ట్రిప్ ఉన్నాయి.
2	ఫ్రేమ్ నిర్మాణం	దీర్ఘచతురస్రాకార ఉక్కు గొట్టాలు మరియు ఉక్కు పలకలను వెల్డింగ్ చేసిన తర్వాత ఫ్రేమ్ ఖచ్చితమైన మ్యాచింగ్ ద్వారా తయారు చేయబడుతుంది. ఇది అధిక అసెంబ్లీ ఖచ్చితత్వం మరియు కార్యాచరణ ఖచ్చితత్వాన్ని నిర్ధారిస్తుంది, సుదీర్ఘ సేవా జీవితాన్ని మరియు పరికరాల అద్భుతమైన స్థిరత్వానికి హామీ ఇస్తుంది.

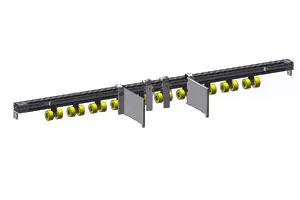

3	డ్రైవ్ మెకానిజం	ఫీడింగ్ ప్రెజర్ వీల్ ప్రకాశవంతమైన మరియు అందమైన ఉపరితలం మరియు రాపిడితో PU మెటీరియల్‌తో తయారు చేయబడింది, ఇది పేపర్‌బోర్డ్ తెలియజేసే విశ్వసనీయతను సమర్థవంతంగా మెరుగుపరుస్తుంది. ఇంతలో, ట్రాక్షన్ డ్రమ్ జర్మనీ నుండి దిగుమతి చేయబడుతుంది, మన్నికైనది మరియు దీర్ఘకాలం ఉంటుంది; ఇది మాన్యువల్‌గా సర్దుబాటు చేయబడుతుంది మరియు ప్రక్కకు అమర్చబడుతుంది.
4	క్రాస్-కటింగ్ నిర్మాణం	శక్తిని తగ్గించేవాడు మరియు సింక్రోనస్ వీల్ మెకానిజంతో కలిపి అధిక-ఖచ్చితమైన సర్వో మోటారు ద్వారా అందించబడుతుంది, ఇది అధిక-వేగం మరియు ఖచ్చితమైన స్థానాలను సాధిస్తుంది, తద్వారా కార్టన్ కట్ యొక్క ఖచ్చితత్వాన్ని నిర్ధారిస్తుంది;
5	రేఖాంశ కట్టింగ్ యూనిట్	ఈ మెకానిజం ప్రధానంగా ఏడు సెట్ల నైఫ్ హోల్డర్‌లతో కూడి ఉంటుంది. విలోమ నైఫ్ బెల్ట్ సర్వో లాంగిట్యూడినల్ నైఫ్ యొక్క పొజిషనింగ్‌ను డ్రైవ్ చేస్తుంది, ఇది మన్నికను నిర్ధారించేటప్పుడు సమర్థవంతమైన ఆపరేషన్ అవసరాలను తీర్చగలదు.

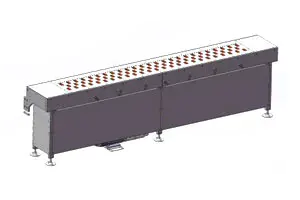

6	సర్దుబాటు చేయగల నిల్వ పరికరం	రోలర్‌లు సర్వో మోటార్‌తో పాటు స్పీడ్ రిడ్యూసర్‌తో నియంత్రించబడతాయి. కార్యాచరణ ఖచ్చితత్వం మరియు సామర్థ్యాన్ని మెరుగుపరచడానికి, మేము హై-ప్రెసిషన్ సర్వో మోటార్‌తో కూడిన హై-ప్రెసిషన్ బెవెల్ గేర్ స్పీడ్ రిడ్యూసర్‌ని ఉపయోగిస్తాము. కార్డ్‌బోర్డ్‌ను శోషించడానికి వాక్యూమ్ చూషణ నిర్మాణం స్వీకరించబడింది, ఇది సింగిల్-లేయర్ కార్డ్‌బోర్డ్ యొక్క మెరుగైన రవాణాను అనుమతిస్తుంది.
7	మెషిన్ ఎన్‌క్లోజర్	మెషీన్‌ను అలంకరించడంపైనే ప్రాథమిక దృష్టి ఉంది. మెషీన్‌కు ఒక బాహ్య రక్షణ కవర్ జోడించబడింది, ఇది చిప్ లేదా పీల్ చేయని సౌందర్యంగా మరియు మన్నికైన ముగింపుని నిర్ధారించడానికి పౌడర్ కోటింగ్‌తో చికిత్స చేయబడుతుంది. యంత్రం ముందు భాగంలో ఉన్న అబ్జర్వేషన్ విండో లోతైన నీలం రంగు యాక్రిలిక్ ప్యానెల్‌తో తయారు చేయబడింది, ఇది దృశ్యపరంగా ఆకర్షణీయంగా మరియు సొగసైనదిగా ఉండటమే కాకుండా అత్యంత స్థితిస్థాపకంగా మరియు పగిలిపోయేలా నిరోధకతను కలిగి ఉంటుంది. అదనంగా, అల్యూమినియం అల్లాయ్ స్లయిడ్ రైలు వ్యవస్థాపించబడింది, ఇది నిగనిగలాడే ఉపరితలం కలిగి ఉంటుంది మరియు ఎటువంటి శబ్దం లేకుండా నిశ్శబ్దంగా పనిచేస్తుంది.

మూడు వీక్షణ డ్రాయింగ్‌లు

వినియోగించదగిన అవసరాలు

1.ఫీడింగ్ స్టేషన్ వద్ద ముడతలు పెట్టిన కాగితం కోసం అవసరాలు

A.నిరంతర ముడతలుగల కాగితం వెడల్పు:400–2350 mm;
B.స్టాకింగ్ ఎత్తు, 120 mm ప్యాలెట్‌తో సహా: గరిష్టంగా 1300 mm;
C.స్టాకింగ్ వెడల్పు,గరిష్టంగా:1300 mm;ఉత్సర్గ పాయింట్ వద్ద ముడతలు పెట్టిన కాగితం పొడవు:కనిష్టంగా 300mm;
D. స్థిర-పొడవు కట్టింగ్ కోసం రేఖాంశ సహనం:గరిష్టంగా 0.5%;స్థిర-పొడవు కట్టింగ్ కోసం విలోమ సహనం:గరిష్ట ±2.0 మిమీ;
E.ముడతలు పెట్టిన కాగితం మందం:2.5–6 mm, ±0.2 mm;గరిష్ట ముడి పదార్థం నాణ్యత 2.30 BC వరకు (DIN 55468 ప్రమాణం ప్రకారం);
F.కార్డ్‌బోర్డ్ నాణ్యత DIN 55468 ప్రమాణానికి అనుగుణంగా ఉంటుంది;

G.సింగిల్ ముడతలు, గరిష్ట మందం సుమారు 4 మిమీ (నాణ్యత: 1.10–1.40);డబుల్ ముడతలు, గరిష్ట మందం సుమారు 6 మిమీ.

2. కార్టన్ రకాలు

క్రమ సంఖ్య	పేరు	చిత్రం	పేపర్ ఫీడ్ దిశ	కనిష్ట పరిమాణం
1	సాధారణ పెట్టె		రేఖాంశ	పొడవు: కనిష్టంగా 400mm వెడల్పు: కనిష్టంగా 36 మిమీ ఎత్తు: కనిష్టంగా 225 మిమీ
2	సాధారణ పెట్టె		రేఖాంశ	పొడవు: కనిష్టంగా 400mm వెడల్పు: కనిష్టంగా 36 మిమీ ఎత్తు: కనిష్టంగా 225 మిమీ
3	హెవెన్ అండ్ ఎర్త్ కవర్		రేఖాంశ	పొడవు: కనిష్టంగా 400mm వెడల్పు: కనిష్టంగా 225 మిమీ ఎత్తు: కనిష్టంగా 18 మి.మీ
4	మధ్య సీల్ బాక్స్		రేఖాంశ	పొడవు: కనిష్టంగా 400mm వెడల్పు: కనిష్టంగా 450mm ఎత్తు: కనిష్టంగా 18 మి.మీ
5	మధ్య సీల్ బాక్స్		రేఖాంశ	పొడవు: కనిష్టంగా 400mm ఎత్తు: కనిష్టంగా 450 మి.మీ ఎత్తు: కనిష్టంగా 18 మి.మీ
6	ఆల్-వింగ్ బాక్స్		రేఖాంశ	పొడవు: కనీసం 400 మిమీ ఎత్తు: కనిష్టంగా 225 మిమీ ఎత్తు: కనిష్టంగా 18 మి.మీ
7	మధ్య సీల్ బాక్స్		రేఖాంశ	పొడవు: కనిష్టంగా 400mm ఎత్తు: కనిష్టంగా 450 మి.మీ ఎత్తు: కనిష్టంగా 18 మి.మీ
8	స్క్వేర్ కార్డ్బోర్డ్		రేఖాంశ	పొడవు: కనిష్టంగా 400mm ఎత్తు: కనిష్టంగా 18 మి.మీ
