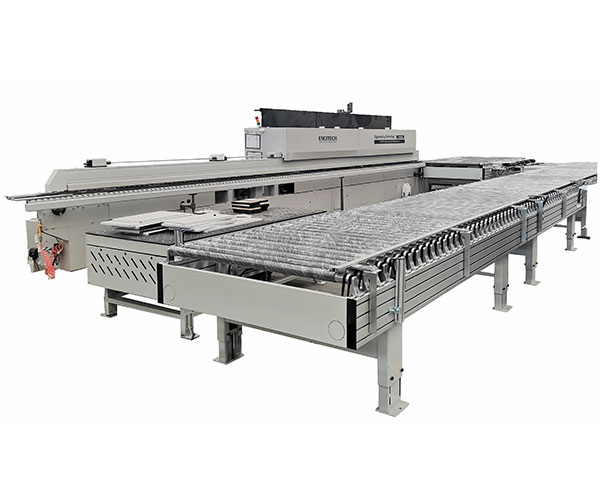

ఎడ్జ్‌బ్యాండింగ్ మెషిన్ కోసం రోలర్-రకం రిటర్నింగ్ కన్వేయర్ లైన్

1.ఉత్పత్తి పరిచయం

ఎడ్జ్‌బ్యాండింగ్ మెషిన్ కోసం రోలర్-రకం రిటర్నింగ్ కన్వేయర్ లైన్ అధిక స్థాయి ఆటోమేషన్‌ను కలిగి ఉంది; PLC ప్రోగ్రామింగ్ సులభమైన ఆపరేషన్, యంత్రం విశ్వసనీయత మరియు మంచి పనితీరుతో ఉంటుంది. ముందుగా కార్మికుడు వర్క్‌పీస్‌ను మాన్యువల్‌గా ఫీడ్ చేస్తాడు, ఆటోమేటిక్ రిటర్నింగ్ కోసం ఎడ్జ్ బ్యాండింగ్ మెషిన్ కోసం రోలర్-టైప్ రిటర్నింగ్ కన్వేయర్ లైన్ ద్వారా సీల్డ్ వర్క్‌పీస్ అందుకుంటుంది, ఆపై మళ్లీ ఎడ్జ్ బ్యాండింగ్ కోసం ఇతర వైపులను మాన్యువల్‌గా మారుస్తుంది. ఇంటెలిజెంట్ రిటర్నింగ్ ఎడ్జ్ బ్యాండింగ్ యొక్క ఫంక్షన్.

2. ఉత్పత్తి పరామితి (స్పెసిఫికేషన్)

మోడల్	FQ-UX22
వర్క్‌పీస్ పరిధి	300 * 300-1200 * 2400 మిమీ
వర్క్‌పీస్ మందం	10~60మి.మీ
గరిష్ట లోడ్ బరువు	100కిలోలు
పని వేగం	12~28M/నిమి
మొత్తం విద్యుత్ సరఫరా	7.5KW

మొదటి భాగం: మెషిన్ హెడ్-1

బాహ్య పరిమాణం	L3500*W2330mm(1815)*H900±50mm
రోలర్ పొడవు	1700 మిమీ మరియు 1400 మిమీ
ప్రధాన పుంజం	240*50 అల్యూమినియం ప్రొఫైల్
రోలర్ దియా	రబ్బరుతో కప్పబడిన 56 మి.మీ
రబ్బరు మందం	3మి.మీ
రోలర్ల మధ్య దూరం	120మి.మీ

రెండవ భాగం: మెషిన్ హెడ్-2

బాహ్య పరిమాణం	L3000*W2660mm (1615)*H900±50mm
రోలర్ పొడవు	1500మి.మీ
ప్రధాన పుంజం	240*50 అల్యూమినియం ప్రొఫైల్
రోలర్ దియా	రబ్బరుతో కప్పబడిన 56 మి.మీ
రబ్బరు మందం	3మి.మీ
రోలర్ల మధ్య దూరం	120మి.మీ
ప్యానెల్‌ను పట్టుకోవడానికి బేకెలైట్ ప్లేట్‌తో జోడించండి

మూడవ భాగం: పవర్డ్ రోలర్ కన్వేయర్

బాహ్య పరిమాణం	L6900*W1415mm *H900±50mm
ప్రధాన పుంజం	240*50 అల్యూమినియం ప్రొఫైల్
రోలర్ దియా	రబ్బరుతో కప్పబడిన 56 మి.మీ
రోలర్ పొడవు	1300మి.మీ
రబ్బరు మందం	3మి.మీ
రోలర్ల మధ్య దూరం	120మి.మీ

నాలుగవ భాగం: న్యూమాటిక్ బాల్-ఫ్లోటింగ్ టేబుల్

మొత్తం డైమెన్షన్	L2500*W1200*H800~900mm
టేబుల్ బోర్డు యొక్క పదార్థం	బేకెలైట్ ప్లేట్‌తో 8#U-స్టీల్
ప్రధాన ఫ్రేమ్	60*40*3మిమీ దీర్ఘచతురస్రాకార ట్యూబ్
విద్యుత్ సరఫరా	1.5 కి.వా
లిఫ్టింగ్ ఫంక్షన్‌తో, ట్రైనింగ్ పరిధి సుమారు 100 మిమీ

పార్ట్ ఐదు: న్యూమాటిక్ బాల్-ఫ్లోటింగ్ టేబుల్

మొత్తం డైమెన్షన్	L1800*W600*H900±50mm
టేబుల్ బోర్డు యొక్క పదార్థం	బేకెలైట్ ప్లేట్‌తో 8#U-స్టీల్
గాలి బ్లోవర్	1.5 KW, బ్రాండ్
కాలు	60*40*3మిమీ దీర్ఘచతురస్రాకార ట్యూబ్
ప్రధాన ఫ్రేమ్	40 * 60 ఉక్కు

1.స్టేబుల్ కన్వేయింగ్, మెటీరియల్స్ మరియు ట్రాన్స్‌వేయింగ్ మధ్య సాపేక్ష కదలిక లేదు, వస్తువులను చేరవేసే నష్టాన్ని తగ్గించవచ్చు;
2.సింపుల్ నిర్మాణం, నిర్వహించడం సులభం; తక్కువ శక్తి వినియోగం మరియు తక్కువ ఖర్చు.
3.ఆపరేషన్ నిరోధకత చిన్నది మాత్రమే కాదు, వర్క్‌పీస్ యొక్క దుస్తులు కూడా చిన్నవిగా ఉంటాయి, కాబట్టి ఉత్పాదకత ఎక్కువగా ఉంటుంది, ఇది ఉత్పత్తి వ్యయాన్ని తగ్గించడంలో సహాయపడుతుంది.

4.ఉత్పత్తి వివరాలు
