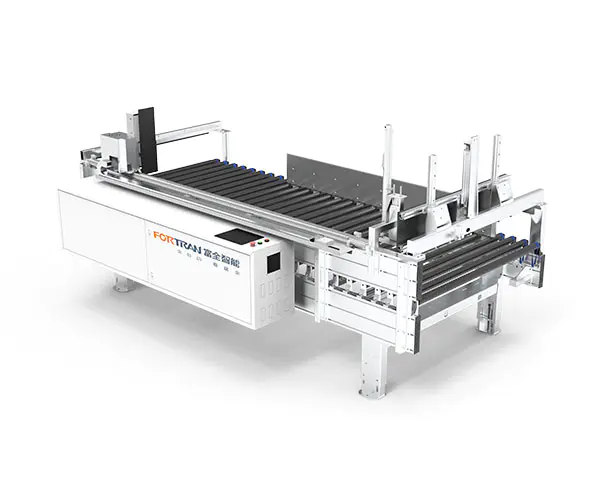

ఇంటిగ్రేటెడ్ ఇంటెలిజెంట్ మెజరింగ్ స్టేషన్

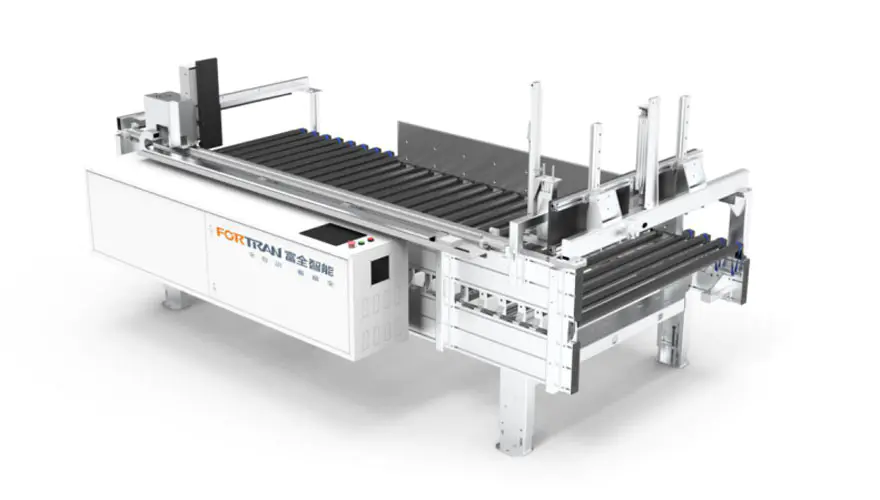

మొత్తం మెషిన్ చిత్రం

సామగ్రి పారామితులు

మొత్తం కొలతలుL*W*H(మిమీ)	సామగ్రి బరువు (కిలో)	లోడ్ కెపాసిటీని కొలవడం (kg/㎡)	మొత్తం శక్తి (kW)	కొలిచే ఖచ్చితత్వం (mm)	వర్క్‌బెంచ్ ఎత్తు (మిమీ)
3500*1960*1800	800	50	2.25	± 0.5	800 ± 50

కొలిచే పారామితులు

బోర్డు పొడవు ప్రాసెసింగ్ పరిధి L (mm)	బోర్డ్ వెడల్పు ప్రాసెసింగ్ రేంజ్ W (mm)	బోర్డు మందం ప్రాసెసింగ్ పరిధి H (mm)	సామర్థ్యాన్ని కొలిచే (సమయాలు/నిమి)	రవాణా వేగం (మీ/నిమి)
350-2800	200-1200	18-250	4-6	0-35 (ఫ్రీక్వెన్సీ కన్వర్షన్ సర్దుబాటు)

1.పాదాలు లేజర్ ద్వారా కత్తిరించబడతాయి మరియు డ్రిల్లింగ్ చేయబడతాయి, ఖచ్చితమైన రంధ్ర స్థానాలను నిర్ధారిస్తుంది. అవి ఖచ్చితమైన కోణాల కోసం CNC బెండింగ్ మెషిన్ ద్వారా వంగి ఉంటాయి.
2.పాదాలు చదునైన ఉపరితలాలతో చల్లగా చుట్టబడిన ఊరగాయ స్టీల్ ప్లేట్‌లతో తయారు చేయబడ్డాయి. షాట్ బ్లాస్టింగ్ మరియు ఇసుక బ్లాస్టింగ్ తర్వాత, అవి బలమైన తుప్పు నిరోధకత కోసం స్ప్రే-పూతతో ఉంటాయి.
3.పాదాలు కదిలే అడ్జస్టబుల్ ఫుట్ కప్పులను అవలంబిస్తాయి, నేల ఫ్లాట్‌నెస్‌కు బలమైన అనుకూలతను అందిస్తాయి.
4.హాట్-డిప్ గాల్వనైజ్డ్ రోలర్‌లు ఇటాలియన్ దిగుమతి చేసుకున్న గొట్టాలతో కప్పబడి ఉంటాయి, ఘర్షణ కారణంగా వర్క్‌పీస్‌ల ఉపరితల గీతలను సమర్థవంతంగా నివారిస్తుంది మరియు చెక్కుచెదరకుండా ఉండే వర్క్‌పీస్ ఉపరితలాలను నిర్ధారిస్తుంది.
5.ఎలాస్టిక్ బెల్ట్ డ్రైవ్ ఆపరేషన్ సమయంలో తక్కువ శబ్దాన్ని ఉత్పత్తి చేస్తుంది. సాగే బెల్ట్ అధిక దృఢత్వం మరియు సుదీర్ఘ సేవా జీవితాన్ని కలిగి ఉంటుంది.
6.స్టాపర్లు మరియు బ్యాకింగ్ ప్లేట్లు రెండూ కాంపాక్ట్ లామినేట్‌తో తయారు చేయబడ్డాయి మరియు సపోర్టింగ్ ప్లేట్లు మృదువైన PE ప్లేట్‌లతో తయారు చేయబడ్డాయి, ఫలితంగా రాపిడి నిరోధకత తక్కువగా ఉంటుంది.
7.ఇంటిగ్రేటెడ్ పొడవు మరియు వెడల్పు కొలత డిజైన్ ఫ్లోర్ స్పేస్ తగ్గిస్తుంది.
8.ఆటోమేటిక్ నియంత్రణ అధిక ఖచ్చితత్వం, అధిక సామర్థ్యం మరియు తక్కువ వైఫల్యం రేటుతో కొలతను అనుమతిస్తుంది.

9.మెకానికల్ పొజిషనింగ్ పరికరం యొక్క గైడ్ రైలు హైవిన్ గైడ్ రైలును స్వీకరించింది, ఇందులో అధిక ఖచ్చితత్వం, తక్కువ వైబ్రేషన్ మరియు సుదీర్ఘ సేవా జీవితం ఉంటుంది. ట్రాన్స్మిషన్ వేగవంతమైన వేగం మరియు అధిక ఖచ్చితత్వం కోసం గేర్ మరియు రాక్లను ఉపయోగిస్తుంది. పొజిషనింగ్ ఒక సర్వో మోటార్‌ను స్వీకరిస్తుంది, ఖచ్చితత్వం, సామర్థ్యం, ​​వేగం, అధిక టార్క్ మరియు చిన్న పరిమాణాన్ని నిర్ధారిస్తుంది.

ఇంటిగ్రేటెడ్ ఇంటెలిజెంట్ కొలిచే స్టేషన్ ప్రధానంగా ప్యాకేజింగ్‌కు ముందు బోర్డుల ప్రతి ప్యాకేజీ యొక్క స్టాకింగ్ పొడవు, వెడల్పు మరియు మందాన్ని కొలవడానికి ఉపయోగించబడుతుంది. ఇది వేగవంతమైన వేగం, చిన్న అంతస్తు స్థలం మరియు అధిక సామర్థ్యంతో మొదట పొడవు, ఆపై వెడల్పు మరియు చివరగా ఎత్తును కొలుస్తుంది. ఇది విస్తృత మరియు మందపాటి అల్యూమినియం ప్రొఫైల్ ఫ్రేమ్‌ను స్వీకరిస్తుంది, ఇది సొగసైనది మరియు అద్భుతమైన స్థిరత్వాన్ని కలిగి ఉంటుంది.

క్రమ సంఖ్య	పేరు	ఫీచర్	మాడ్యూల్

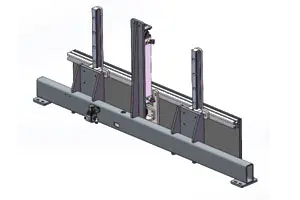

1	పొడవు-కొలిచే కదిలే బీమ్ అసెంబ్లీ	అధిక-ఖచ్చితమైన సర్వో మోటార్ ప్లానెటరీ రీడ్యూసర్ ద్వారా శక్తిని ప్రసారం చేస్తుంది, అధిక టార్క్, తక్కువ శబ్దం మరియు స్థిరమైన శక్తిని అందిస్తుంది. మొత్తం మెకానిజం యొక్క వేగవంతమైన కదలికను గ్రహించడానికి సింక్రోనస్ షాఫ్ట్ మరియు గేర్‌ల ద్వారా శక్తి ప్రసారం చేయబడుతుంది, తద్వారా సామర్థ్యాన్ని మెరుగుపరుస్తుంది.

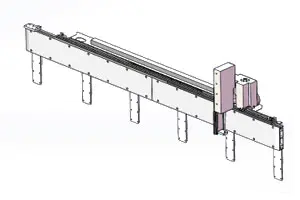

2	పొడవు-కొలిచే స్థిర ప్లేట్ అసెంబ్లీ	ఈ ముగింపు కొలత రిఫరెన్స్ ప్లేట్‌గా పనిచేస్తుంది. అడ్డంకి నిలువు లిఫ్టింగ్ కోసం గాలి సిలిండర్ ద్వారా శక్తిని పొందుతుంది మరియు హైవిన్ ప్రెసిషన్ గైడ్ పట్టాల సహాయంతో వేగవంతమైన మరియు స్థిరమైన లీనియర్ కదలికను సాధిస్తుంది.

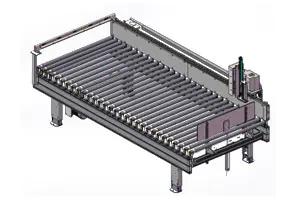

3	రోలర్ కన్వేయర్ ఫ్రేమ్‌ను కొలవడం	రోలర్లు మృదువైన మరియు ప్రకాశవంతమైన ఉపరితలాలు మరియు అధిక ఘర్షణతో ఇటాలియన్ దిగుమతి చేసుకున్న రబ్బరుతో కప్పబడిన రోలర్‌లను అవలంబిస్తాయి, ప్యాకేజీల యొక్క సంపూర్ణ స్థిరమైన ప్రసారాన్ని నిర్ధారిస్తుంది మరియు స్లైడింగ్ రాపిడి యొక్క అవకాశాన్ని బాగా తగ్గిస్తుంది. అవి మొత్తం రూపాన్ని మరియు ఫ్రేమ్ దృఢత్వాన్ని నిర్ధారించడానికి షాట్ బ్లాస్టింగ్ మరియు స్ప్రే కోటింగ్‌కు లోబడి ఉంటాయి.

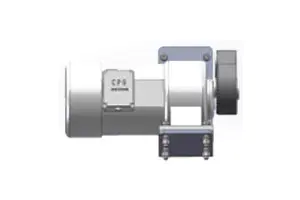

4	రోలర్ మోటార్ అసెంబ్లీ	మన్నిక కోసం దిగుమతి చేసుకున్న గేర్డ్ మోటార్‌లను ఉపయోగిస్తుంది. సింక్రోనస్ పుల్లీలు మరియు సింక్రోనస్ బెల్ట్‌ల ద్వారా శక్తి స్థిరంగా రోలర్‌లకు ప్రసారం చేయబడుతుంది.

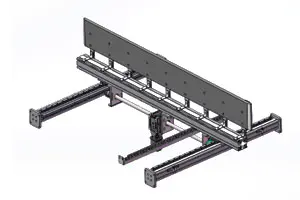

5	వెడల్పు-కొలిచే విభాగం కొలత పవర్ మెకానిజం	ట్రాన్స్మిషన్ సిస్టమ్ యొక్క స్థిరత్వాన్ని నిర్ధారించడానికి క్షితిజసమాంతర శక్తి వ్యవస్థ ఒక ఖచ్చితమైన తగ్గింపుతో కలిపి అధిక-ఖచ్చితమైన సర్వో మోటారును స్వీకరిస్తుంది.

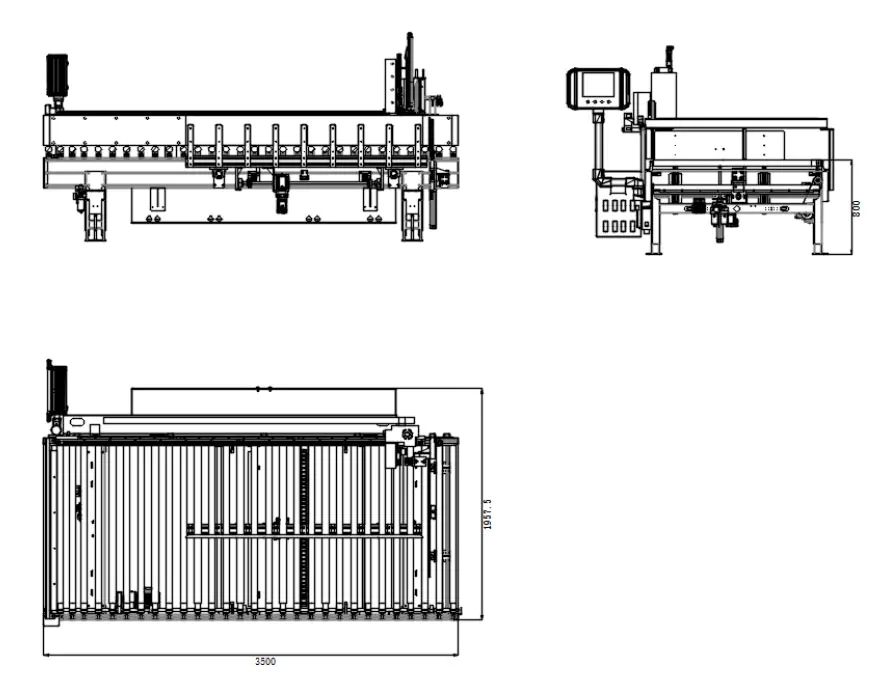

మూడు వీక్షణ డ్రాయింగ్‌లు
